Запорная арматура ЗППД 50-150 предназначена для перекрытия потока рабочей среды в трубопроводных системах и применяется в составе узлов учета, тепловых пунктов и инженерных систем.

Конструкция рассчитана на надежную эксплуатацию в составе технологических линий, где требуется быстрое ручное управление и контроль положения запорного органа.

Оборудование подбирается по параметрам рабочей среды, условному диаметру, давлению, температуре и требованиям проекта.

[~DETAIL_TEXT] =>

Распечатать описание

Шаровые краны производства «СТС-Энергосервис»

Корпус	Сталь 20
Фланцы	Сталь 20
Шар	Ду15-Ду300 Нержавающая сталь 12х18н10т / aisi 304 Ду350-Ду1200 Нержавеющая сталь SCS 13A
Уплотнение шара	Политетрафторэтилен с добавлением углерода (PTFE+C20%) + витоновое кольцо
Шток	Ду15-Ду300 Нержавеющая сталь14х17 / сталь AISI 303 Ду350-Ду1200 Нержавеющая сталь aisi 430
Уплотнение штока	Ду15-Ду300 PTFE+C20% (два кольца) + два витоновых кольца (фторкаучук) Ду350-Ду1200 PTFE+C20% (два кольца) + два витоновых кольца (фторкаучук, EPDM

Преимущества шаровых кранов СТС-Энергосервис:

Применение более качественных материалов при изготовлении шаровых кранов: лучшая нержавеющая сталь для изготовления шаров (сталь 12х18н10т / aisi 304) и штоков (сталь14х17 ), высококачественный материал системы уплотнений — политетрафторэтилен с 20% добавлением углерода и фторкаучука (витон, EPDM).
Двойное уплотнение в штоке шарового крана СТС-Энергосервис позволяет применять его в тепловодоснабжение и газоснабжение.
В шаровых кранах Ду350 — Ду1200 устанавливается по 4 витоновых прокладки (2 на уплотнение штока и 2 на уплотнение подшипника).
Во всех шаровых кранах диаметром Ду15-Ду300 в штоке устанавливается подшипник сухого трения, что уменьшает вероятность прикипания штока.
Во всех шаровых кранах диаметром Ду350 (Ду300 полнопроходных)-Ду1200 в штоке устанавливаются подшипники: сухого трения и шариковый, что уменьшает вероятность прикипания штока. Также дополнительно устанавливается подшипник в цапфе. Все эти меры позволяют уменьшить момент вращения на валу шарового крана в 2,5-3 раза (по сравнению с аналогичными кранами других производителей) и значительно увеличить ресурс шарового крана.
Краны имеют окончание патрубков по ГОСТ.
Шаровые краны диаметром Ду350-Ду1200 имеют цельнолитые сварные корпуса, что подразумевает под собой большую материалоемкость изделия (до 1,5 раз больше чем у конкурентов), и как следствие повышенную коррозионную стойкость и конструктивную жесткость.
Краны СТС-Энергосервис разработаны специально для трубопроводов центрального теплоснабжения, ГВС, газораспределения, гарантируют надежное перекрытие и изоляцию для любой из транспортируемых сред. Один из вариантов исполнения шаровых кранов — предизолированные краны, которые могут применяться как для однотрубных, так и для двухтрубных систем отопления, а также для безканальной прокладки.
Возможность удлинения штоков и патрубков до необходимой длины в заводских условиях.
Седловое уплотнение шара выполнено из PTFE с содержанием 20 % углерода, что практически исключает износ уплотнения в процессе эксплуатации крана. Наличие тарельчатой пружины позволяет компенсировать температурные расширения шара и исключить возможность протечек. Шток (нержавеющая сталь) оснащён двойными уплотнительными кольцами, исключающие возможность протечки по штоку. Система поджима седел шара, а также наличие уплотнений по штоку, обеспечивают класс герметичности А.
Шаровые краны СТС окрашены порошковой эмалью. Такой метод окраски значительно эффективнее (большая стойкость к механическим повреждениям), по сравнению с эпоксиндной краской применяемой другими производителями.
Применение современного высококачественного сварочного оборудования, позволяет достигнуть наилучшего качества сварных швов.
Расчетный срок службы крана до 30 лет.

Шаровые краны СТС-Энергосервис.

Кран шаровый:

Корпус: Цельносварной;
Проход: Стандартный;
Привод: Ручной;

Тип привода крана: Рукоятка;
Давление (PN, Bar): 40;
Кран шаровый ду 15, ду 20, ду 25, ду 32, ду 40;

Тип привода крана: Рукоятка;
Давление (PN, Bar): 25;
Кран шаровый ду 50, ду 65, ду 80, ду 100, ду 125, ду150;

Тип привода крана: Редуктор;
Давление (PN, Bar): 25;
Кран шаровый ду 200; ду 250; ду 300; ду 350; ду 500, ду 600, ду 700, ду 800, ду 900;

[~DETAIL_TEXT] =>

Распечатать описание

Шаровые краны производства «СТС-Энергосервис»

Корпус	Сталь 20
Фланцы	Сталь 20
Шар	Ду15-Ду300 Нержавающая сталь 12х18н10т / aisi 304 Ду350-Ду1200 Нержавеющая сталь SCS 13A
Уплотнение шара	Политетрафторэтилен с добавлением углерода (PTFE+C20%) + витоновое кольцо
Шток	Ду15-Ду300 Нержавеющая сталь14х17 / сталь AISI 303 Ду350-Ду1200 Нержавеющая сталь aisi 430
Уплотнение штока	Ду15-Ду300 PTFE+C20% (два кольца) + два витоновых кольца (фторкаучук) Ду350-Ду1200 PTFE+C20% (два кольца) + два витоновых кольца (фторкаучук, EPDM

Преимущества шаровых кранов СТС-Энергосервис:

Применение более качественных материалов при изготовлении шаровых кранов: лучшая нержавеющая сталь для изготовления шаров (сталь 12х18н10т / aisi 304) и штоков (сталь14х17 ), высококачественный материал системы уплотнений — политетрафторэтилен с 20% добавлением углерода и фторкаучука (витон, EPDM).
Двойное уплотнение в штоке шарового крана СТС-Энергосервис позволяет применять его в тепловодоснабжение и газоснабжение.
В шаровых кранах Ду350 — Ду1200 устанавливается по 4 витоновых прокладки (2 на уплотнение штока и 2 на уплотнение подшипника).
Во всех шаровых кранах диаметром Ду15-Ду300 в штоке устанавливается подшипник сухого трения, что уменьшает вероятность прикипания штока.
Во всех шаровых кранах диаметром Ду350 (Ду300 полнопроходных)-Ду1200 в штоке устанавливаются подшипники: сухого трения и шариковый, что уменьшает вероятность прикипания штока. Также дополнительно устанавливается подшипник в цапфе. Все эти меры позволяют уменьшить момент вращения на валу шарового крана в 2,5-3 раза (по сравнению с аналогичными кранами других производителей) и значительно увеличить ресурс шарового крана.
Краны имеют окончание патрубков по ГОСТ.
Шаровые краны диаметром Ду350-Ду1200 имеют цельнолитые сварные корпуса, что подразумевает под собой большую материалоемкость изделия (до 1,5 раз больше чем у конкурентов), и как следствие повышенную коррозионную стойкость и конструктивную жесткость.
Краны СТС-Энергосервис разработаны специально для трубопроводов центрального теплоснабжения, ГВС, газораспределения, гарантируют надежное перекрытие и изоляцию для любой из транспортируемых сред. Один из вариантов исполнения шаровых кранов — предизолированные краны, которые могут применяться как для однотрубных, так и для двухтрубных систем отопления, а также для безканальной прокладки.
Возможность удлинения штоков и патрубков до необходимой длины в заводских условиях.
Седловое уплотнение шара выполнено из PTFE с содержанием 20 % углерода, что практически исключает износ уплотнения в процессе эксплуатации крана. Наличие тарельчатой пружины позволяет компенсировать температурные расширения шара и исключить возможность протечек. Шток (нержавеющая сталь) оснащён двойными уплотнительными кольцами, исключающие возможность протечки по штоку. Система поджима седел шара, а также наличие уплотнений по штоку, обеспечивают класс герметичности А.
Шаровые краны СТС окрашены порошковой эмалью. Такой метод окраски значительно эффективнее (большая стойкость к механическим повреждениям), по сравнению с эпоксиндной краской применяемой другими производителями.
Применение современного высококачественного сварочного оборудования, позволяет достигнуть наилучшего качества сварных швов.
Расчетный срок службы крана до 30 лет.

Шаровые краны СТС-Энергосервис.

Кран шаровый:

Корпус: Цельносварной;
Проход: Стандартный;
Привод: Ручной;

Тип привода крана: Рукоятка;
Давление (PN, Bar): 40;
Кран шаровый ду 15, ду 20, ду 25, ду 32, ду 40;

Тип привода крана: Рукоятка;
Давление (PN, Bar): 25;
Кран шаровый ду 50, ду 65, ду 80, ду 100, ду 125, ду150;

Тип привода крана: Редуктор;
Давление (PN, Bar): 25;
Кран шаровый ду 200; ду 250; ду 300; ду 350; ду 500, ду 600, ду 700, ду 800, ду 900;

Распечатать описание

Термометры (термопреобразователи) сопротивления платиновых КТС-Б

КТС-Б Назначение и область применения:

Комплекты предназначены для измерения разности температур и значений температур в подающем и обратном трубопроводах систем теплоснабжения. Применяются в составе теплосчетчиков и информационно-измерительных системах учета количества теплоты.

Основные технические характеристики

Номинальная статическая характеристика (НСХ) преобразования по ГОСТ Р 8.625-2006 (ГОСТ 6651-94): Рt100, Рt500, Pt1000.
Номинальное значение отношения сопротивлений: W₁₀₀=1,3850.
Диапазон измеряемых температур, °С: от 0 до 180.
Диапазон измеряемых разностей температур Δt, °C: от Δt_min до 150, где Δt_min — 1, 2, 3 °C.
Предел допускаемой относительной погрешности при измерении разности температур, %: ±(0,5 +3 Δt_min/Δt), где Δt — разность температур, °С.
Предел допускаемого отклонения от НХС ТС, входящих в комплект, °С:
- для ТС класса допуска А: ±(0,15 + 0,002t);
- для ТС класса допуска B: ±(0,3 + 0,005t).
Межповерочный интервал, лет: 4.
Средний срок службы, лет: не менее 10.

[~DETAIL_TEXT] =>

Распечатать описание

Термометры (термопреобразователи) сопротивления платиновых КТС-Б

КТС-Б Назначение и область применения:

Основные технические характеристики

Номинальная статическая характеристика (НСХ) преобразования по ГОСТ Р 8.625-2006 (ГОСТ 6651-94): Рt100, Рt500, Pt1000.
Номинальное значение отношения сопротивлений: W₁₀₀=1,3850.
Диапазон измеряемых температур, °С: от 0 до 180.
Диапазон измеряемых разностей температур Δt, °C: от Δt_min до 150, где Δt_min — 1, 2, 3 °C.
Предел допускаемой относительной погрешности при измерении разности температур, %: ±(0,5 +3 Δt_min/Δt), где Δt — разность температур, °С.
Предел допускаемого отклонения от НХС ТС, входящих в комплект, °С:
- для ТС класса допуска А: ±(0,15 + 0,002t);
- для ТС класса допуска B: ±(0,3 + 0,005t).
Межповерочный интервал, лет: 4.
Средний срок службы, лет: не менее 10.

Распечатать описание

Термометры (термопреобразователи) сопротивления платиновые ТС-Б

Назначение и область применения:

Предназначены для измерения температуры газообразных, жидких (не агрессивных к материалам оболочки и корпуса чувствительного элемента), сред, сыпучих и твердых тел.

Применяются в энергетике, химической, пищевой и других отраслях промышленности.

Основные технические характеристики

Диапазон измеряемых температур, °C:
- от –50 до 400;
- от –50 до 180.
Номинальная статическая характеристика (НСХ) преобразования по ГОСТ Р 8.625-2006 (ГОСТ 6651-94): Pt50, Pt100, Pt500 и Pt1000.
Класс допуска по ГОСТ 6651-94: A, B, C.
Диаметр монтажной части, мм: 4, 2, 6, 8, 10, 12.
Длина монтажной части, мм: от 27,5 до 3150.
Материал защитной арматуры: ст. 12X18H10T или XH78T.

[~DETAIL_TEXT] =>

Распечатать описание

Термометры (термопреобразователи) сопротивления платиновые ТС-Б

Назначение и область применения:

Применяются в энергетике, химической, пищевой и других отраслях промышленности.

Основные технические характеристики

Диапазон измеряемых температур, °C:
- от –50 до 400;
- от –50 до 180.
Номинальная статическая характеристика (НСХ) преобразования по ГОСТ Р 8.625-2006 (ГОСТ 6651-94): Pt50, Pt100, Pt500 и Pt1000.
Класс допуска по ГОСТ 6651-94: A, B, C.
Диаметр монтажной части, мм: 4, 2, 6, 8, 10, 12.
Длина монтажной части, мм: от 27,5 до 3150.
Материал защитной арматуры: ст. 12X18H10T или XH78T.

Датчики давления

Технические характеристики датчиков давления

Верхний предел измеряемых давлений, МПа: 0,4; 0,6; 0,63; 1,0; 1,6; 2,5
Предел допускаемой основной погрешности от диапазона измерений, %: 0,25; 0,5; 1,0
Вариация выходного сигнала менее 0,5 от предела основной погрешности.
Дополнительная погрешность от изменения температуры окружающей среды:
- Для основной погрешности 0,25%: 0,25%/100 °C
- Для основной погрешности 0,5%: 0,45%/100 °C
- Для основной погрешности 1,0%: 0,6%/100 °C
Диапазон рабочих температур, °C: -40…+70
Влажность, %: до 100 при +30 °С
Номинальное напряжение питания, В: 24 в диапазоне от 8,5 до 36
Потребляемая мощность, ВА: не более 0,8
Сопротивление нагрузки, Ом: от 0 до 500
Группа исполнения: Р1 по ГОСТ 12997
Габаритные размеры, мм (длина х диаметр): 118х43
Масса датчика, кг: 0,13

[~DETAIL_TEXT] =>

Датчики давления

Технические характеристики датчиков давления

Верхний предел измеряемых давлений, МПа: 0,4; 0,6; 0,63; 1,0; 1,6; 2,5
Предел допускаемой основной погрешности от диапазона измерений, %: 0,25; 0,5; 1,0
Вариация выходного сигнала менее 0,5 от предела основной погрешности.
Дополнительная погрешность от изменения температуры окружающей среды:
- Для основной погрешности 0,25%: 0,25%/100 °C
- Для основной погрешности 0,5%: 0,45%/100 °C
- Для основной погрешности 1,0%: 0,6%/100 °C
Диапазон рабочих температур, °C: -40…+70
Влажность, %: до 100 при +30 °С
Номинальное напряжение питания, В: 24 в диапазоне от 8,5 до 36
Потребляемая мощность, ВА: не более 0,8
Сопротивление нагрузки, Ом: от 0 до 500
Группа исполнения: Р1 по ГОСТ 12997
Габаритные размеры, мм (длина х диаметр): 118х43
Масса датчика, кг: 0,13

Распечатать описание

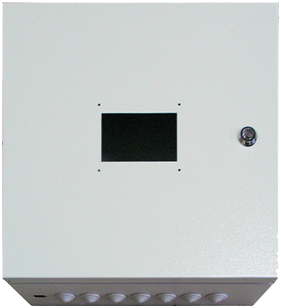

Щит монтажный для пульта дистанционного управления ПДУ-1

Щит монтажный для пульта дистанционного управления ПДУ-1 (далее — щит монтажный для ПДУ-1) исполнение 1 (со смотровым окном) штатно предназначен для использования в узлах учета тепловой энергии, количества и параметров среды в системах водяного (парового) теплоснабжения, системах горячего (холодного водоснабжения, системах охлаждения и водоотведения, для компоновки измерительных и/или вспомогательных компонентов в составе теплосчетчиков (счетчиков-расходомеров) с целью их защиты от воздействий окружающей среды, предотвращения (выявления) случаев преднамеренного (непреднамеренного) вмешательства в их работу при осуществлении измерений, а также отображения и передачи измерительной и/или иной информации.

Щит монтажный для ПДУ-1 может применяться в составе автоматизированных диспетчерских систем контроля, учёта, регулирования количественных и качественных показателей энергоресурсов и т.п.).

Технические характеристики:

Габаритные размеры 400х400х125 мм;
Степень защиты от проникновения пыли и влаги по ГОСТ 14254: штатно — по коду IP54 (по заказу — IP55, IP56).
Щит предназначен для установки и эксплуатации в закрытых помещениях без агрессивных сред с температурой воздуха от минус 10ºС до плюс 60ºС, влажностью не более 80 % при 35 °С, вдали от источников вибрации.
По устойчивости и прочности к воздействию атмосферного давления соответствует группе исполнения Р1 по ГОСТ Р 52931 (на высоте до 1000 м над уровнем моря).
По устойчивости к воздействиям синусоидальных вибраций высокой частоты (с частотой перехода от 57 до 62 Гц) соответствует группе исполнения N3 по ГОСТ Р 52931 (типовое размещение на промышленных объектах).
Подводимое сетевое электропитание: напряжение от 186 до 242В, частота от 49 до 51 Гц.
Необходимо крепление к капитальным стенам и/или массивным конструкциям, обеспечивающим неподвижность.
Материал шкафа: сталь.

[~DETAIL_TEXT] =>

Распечатать описание

Щит монтажный для пульта дистанционного управления ПДУ-1

Технические характеристики:

Габаритные размеры 400х400х125 мм;
Степень защиты от проникновения пыли и влаги по ГОСТ 14254: штатно — по коду IP54 (по заказу — IP55, IP56).
Щит предназначен для установки и эксплуатации в закрытых помещениях без агрессивных сред с температурой воздуха от минус 10ºС до плюс 60ºС, влажностью не более 80 % при 35 °С, вдали от источников вибрации.
По устойчивости и прочности к воздействию атмосферного давления соответствует группе исполнения Р1 по ГОСТ Р 52931 (на высоте до 1000 м над уровнем моря).
По устойчивости к воздействиям синусоидальных вибраций высокой частоты (с частотой перехода от 57 до 62 Гц) соответствует группе исполнения N3 по ГОСТ Р 52931 (типовое размещение на промышленных объектах).
Подводимое сетевое электропитание: напряжение от 186 до 242В, частота от 49 до 51 Гц.
Необходимо крепление к капитальным стенам и/или массивным конструкциям, обеспечивающим неподвижность.
Материал шкафа: сталь.

Распечатать описание

Шкаф скоммутированный для теплосчетчика

Шкаф скоммутированный для теплосчетчика штатно предназначен для использования в узлах учета тепловой энергии, количества и параметров среды в системах водяного (парового) теплоснабжения, системах горячего (холодного водоснабжения, системах охлаждения и водоотведения, для компоновки измерительных и/или вспомогательных компонентов в составе теплосчетчиков (счетчиков-расходомеров) с целью их защиты от воздействий окружающей среды, предотвращения (выявления) случаев преднамеренного (непреднамеренного) вмешательства в их работу при осуществлении измерений, а также отображения и передачи измерительной и/или иной информации.

Шкаф скоммутированный для теплосчетчика может применяться в составе автоматизированных диспетчерских систем контроля, учёта, регулирования количественных и качественных показателей энергоресурсов и т.п.).

Технические характеристики:

Габаритные размеры 400х400х125 мм;
Степень защиты от проникновения во внутрь пыли и влаги по ГОСТ 14254: штатно — по коду IP54 (по заказу — IP55, IP56).
Шкаф скоммутированный для теплосчетчика предназначен для установки и эксплуатации в закрытых помещениях без агрессивных сред с температурой воздуха от минус 10ºС до плюс 60ºС, влажностью не более 80 % при 35 °С, вдали от источников вибрации.
По устойчивости и прочности к воздействию атмосферного давления соответствует группе исполнения Р1 по ГОСТ Р 52931 (на высоте до 1000 м над уровнем моря).
По устойчивости к воздействиям синусоидальных вибраций высокой частоты (с частотой перехода от 57 до 62 Гц) соответствует группе исполнения N3 по ГОСТ Р 52931 (типовое размещение на промышленных объектах)
Подводимое сетевое электропитание: напряжение от 186 до 242В, частота от 49 до 51 Гц.
Крепление к капитальным стенам и/или массивным конструкциям, обеспечивающим неподвижность.
Материал шкафа: сталь.

[~DETAIL_TEXT] =>

Распечатать описание

Шкаф скоммутированный для теплосчетчика

Технические характеристики:

Габаритные размеры 400х400х125 мм;
Степень защиты от проникновения во внутрь пыли и влаги по ГОСТ 14254: штатно — по коду IP54 (по заказу — IP55, IP56).
Шкаф скоммутированный для теплосчетчика предназначен для установки и эксплуатации в закрытых помещениях без агрессивных сред с температурой воздуха от минус 10ºС до плюс 60ºС, влажностью не более 80 % при 35 °С, вдали от источников вибрации.
По устойчивости и прочности к воздействию атмосферного давления соответствует группе исполнения Р1 по ГОСТ Р 52931 (на высоте до 1000 м над уровнем моря).
По устойчивости к воздействиям синусоидальных вибраций высокой частоты (с частотой перехода от 57 до 62 Гц) соответствует группе исполнения N3 по ГОСТ Р 52931 (типовое размещение на промышленных объектах)
Подводимое сетевое электропитание: напряжение от 186 до 242В, частота от 49 до 51 Гц.
Крепление к капитальным стенам и/или массивным конструкциям, обеспечивающим неподвижность.
Материал шкафа: сталь.

Распечатать описание

Устройства переноса данных УПД-32, УПД-64

Устройство переноса данных УПД-32 Устройства переноса данных предназначены для беспроводного переноса информации из приборов теплоучёта типа КМ-5 на пункты обработки информации и способны заменить переносной компьютер при операциях переноса данных, имея при этом значительно меньшие стоимость, габариты и вес. Устройство имеет две модификации, которые обеспечивают одновременный перенос баз данных 32 или 64 теплосчётчиков КМ-5.

Устройства поддерживают связь с компьютером по интерфейсу RS-232 через нуль-модемный кабель, с теплосчётчиком — через нуль-модемный кабель и преобразователь интерфейса RS-485/RS-232.

Устройства выполняют следующие основные функции:

опрос отдельного прибора КМ-5 или группы приборов, объединённых в сетевую конфигурацию, и перенос содержимого их баз данных в свою энергонезависимую память;
энергонезависимая транспортировка баз данных в пункт обработки;
выдача данных из своей энергонезависимой памяти в персональный компьютер.

[~DETAIL_TEXT] =>

Распечатать описание

Устройства переноса данных УПД-32, УПД-64

Устройства выполняют следующие основные функции:

опрос отдельного прибора КМ-5 или группы приборов, объединённых в сетевую конфигурацию, и перенос содержимого их баз данных в свою энергонезависимую память;
энергонезависимая транспортировка баз данных в пункт обработки;
выдача данных из своей энергонезависимой памяти в персональный компьютер.

Распечатать описание

Устройства переноса данных УПД-SD

УПД-SD предназначено для беспроводного переноса информации из приборов учёта типа КМ-5 и КМ-5М на пункты обработки информации и способны заменить переносной компьютер при операциях переноса данных, имея при этом значительно меньшие стоимость, габариты и вес.
Устройства переноса данных УПД-SD поддерживают связь по интерфейсам RS-232, RS-485 и USB.
Архивные данные сохраняются в формате файлов *.km5, поддерживаемых программами UPDR и km5db. UPD имеет гибкую настройку режимов работы. Настройка осуществляется редактированием автоматически создаваемого на подключаемой SD карте файла options.ini

Особенности:

• ведение журнала позволяет разобраться в различных технических ситуациях, а так же получить статистику по рабочему процессу;
• УПД имеет возможность работать в режиме преобразователя интерфейса USB (последовательный порт) в интерфейс RS-485, что позволяет работать с приборами в сети RS-485 посредством утилит, имеющихся в вашей операционной системе;
• наличие встроенного загрузчика программного обеспечения позволяет пользователю обновлять функциональность данного устройства путем установки обновленного программного обеспечения;
• опрос отдельного прибора КМ-5 или группы приборов, объединённых в сетевую конфигурацию, и перенос содержимого их баз данных в свою энергонезависимую память;
• энергонезависимая транспортировка баз данных в пункт обработки;
• поддержка прибором чтения архивов таких приборов, как КСПД-5, РТ-2М и др.

[~DETAIL_TEXT] =>

Распечатать описание

Устройства переноса данных УПД-SD

Особенности:

Распечатать описание

Устройство грозозащиты GR3V01

Устройство грозозащиты GR3V01 предназначено для защиты цепей приёмопередатчиков интерфейса RS-485 от импульсных разрушающих наводок атмосферных грозовых разрядов на протяжённых и воздушных линиях связи.

Принцип работы устройства грозозащиты основан на использовании специальных схемных решений, ограничивающих токи и напряжения на выводах приёмопередатчиков шины RS-485 при воздействии импульсной наводки и не оказывающих существенного влияния на штатные сигналы при нормальной работе шины. Рекомендуемое место установки устройства грозозащиты в непосредственной близости (например, в монтажном шкафу) от защищаемого оборудования.

[~DETAIL_TEXT] =>

Распечатать описание

Устройство грозозащиты GR3V01

Распечатать описание

Устройство грозозащиты GR1V01

Устройство грозозащиты GR1V01 предназначено для защиты цепей приёмопередатчиков интерфейсов RS-485, интеграторов сети ИС выпуска ООО «ТБН энергосервис» или аналогичных устройств от импульсных разрушающих наводок атмосферных грозовых разрядов на протяжённых и воздушных линиях связи.

Принцип работы устройства грозозащиты основан на использовании специальных схемных решений, ограничивающих токи и напряжения на выводах приёмопередатчиков шины RS-485 при воздействии импульсной наводки и не оказывающих существенного влияния на штатные сигналы при нормальной работе шины. Рекомендуемое место установки устройства грозозащиты непосредственно на клеммные зажимы каналов RS-485 в корпусе интегратора сети ИС выпуска ООО «ТБН энергосервис».

[~DETAIL_TEXT] =>

Распечатать описание

Устройство грозозащиты GR1V01

Принцип работы устройства грозозащиты основан на использовании специальных схемных решений, ограничивающих токи и напряжения на выводах приёмопередатчиков шины RS-485 при воздействии импульсной наводки и не оказывающих существенного влияния на штатные сигналы при нормальной работе шины. Рекомендуемое место установки устройства грозозащиты непосредственно на клеммные зажимы каналов RS-485 в корпусе интегратора сети ИС выпуска ООО «ТБН энергосервис».

Распечатать описание

Преобразователь интерфейса RS-485 / RS-232

Преобразователь интерфейса RS-485/RS-232 обеспечивает аппаратную ретрансляцию сигналов двухпроводной полудуплексной линии связи RS-485 в сигналы интерфейса RS-232 при организации связи персонального компьютера или устройства переноса данных с теплосчётчиками типа КМ-5.

Полудуплексный режим функционирования запроектирован в КМ-5 и преобразователе интерфейса с целью упрощения конструкции и снижения стоимости, как приборов, так и линий связи с ними.

[~DETAIL_TEXT] =>

Распечатать описание

Преобразователь интерфейса RS-485 / RS-232

Распечатать описание

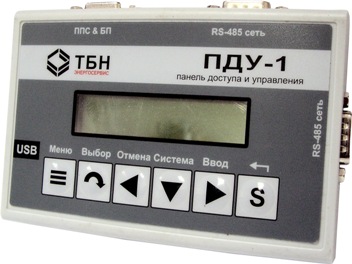

Панель доступа и управления теплосчётчиками КМ-5 и расходомерами РМ-5.

Адаптер периферии АП-5

Назначение:

Панель доступа и управления теплосчётчиками серии КМ-5 модификаций
КМ-5-1 … КМ-5-7 и счётчиками-расходомерами РМ-5 (далее ПДУ-1) предназначена для дистанционного управления ПУ, а также для обеспечения взаимодействия (доступа или коммуникации) внешних устройств и систем с ПУ через интерфейсы RS-485, USB и опционально через Wi-Fi или Bluetooth.

Область применения:

ПДУ-1 может применяться как удаленный пульт доступа и управления приборами учёта и как сервисное устройство, упрощающее решение задач настройки, считывания архивов теплосчётчиков и счётчиков-расходомеров, передачи данных в различные устройства и информационные системы.

Панель доступа и управления ПДУ-1 позволяет объединять приборы учета КМ-5 и РМ-5 в измерительно-вычислительные сети, осуществлять управление сетью приборов, как со встроенной панели управления, так и при помощи ноутбуков, планшетов и смартфонов, подключаемых беспроводным способом (Bluetooth или Wi—Fi) или по USB. Сервисные программы для управления и контроля приборов учета позволяют работать с сетью приборов дистанционно. Отпадает необходимость физического доступа к узлам учета в подвалах и других местах эксплуатации с некомфортными условиями обслуживания.

Дополнительные функции ПДУ-1:

Функции коммутатора команд для одновременного взаимодействия подключенных к ПДУ-1 приборов учета с 2-мя диспетчерскими системами.
Дублирование архивов ПУ для резервирования и обеспечения высокоскоростной передачи данных во внешние приборы и системы

Особенности:

Двухстрочный дисплей.
Компактный корпус с DIN-рейкой.

Наличие бесплатного программного обеспечения как для настройки ПДУ-1, так и для работы с ПУ.

[~DETAIL_TEXT] =>

Распечатать описание

Панель доступа и управления теплосчётчиками КМ-5 и расходомерами РМ-5.

Адаптер периферии АП-5

Назначение:

Область применения:

Дополнительные функции ПДУ-1:

Функции коммутатора команд для одновременного взаимодействия подключенных к ПДУ-1 приборов учета с 2-мя диспетчерскими системами.
Дублирование архивов ПУ для резервирования и обеспечения высокоскоростной передачи данных во внешние приборы и системы

Особенности:

Двухстрочный дисплей.
Компактный корпус с DIN-рейкой.

Наличие бесплатного программного обеспечения как для настройки ПДУ-1, так и для работы с ПУ.

Распечатать описание

Контроллер сбора и передачи данных КСПД-5

Контроллер сбора и передачи данных КСПД-5 предназначен для построения беспроводных и проводных систем учета и диспетчеризации. Подключение к приборам учета осуществляется по интерфейсам RS-232 и RS-485, к диспетчерскому компьютеру — через сети Ethernet и/или среду сотовой связи стандарта GSM 900/1800/1900 и Интернет.

КСПД-5 представляет собой автономный контроллер без органов управления, выполненный в пластмассовом корпусе из ударопрочного полистирола.

Аппаратная часть КСПД-5 имеет в своем составе часы реального времени, память для хранения архивной информации, 4 канала для подключения датчиков с выходом типа «сухой контакт», интерфейсы RS-232 и RS-485, модули GSM/GPRS-модема и интерфейса Ethernet. Это позволяет использовать контроллер не только как связующий компонент (адаптер связи), но и как интеллектуальный комплексный компонент систем учета и диспетчеризации.

SIM-карта оператора GSM-связи в состав контроллера не входит, потребителю необходимо самостоятельно выбрать желаемого оператора и приобрести соответствующую SIM-карту.

Обмен данными между контроллером и внешними системами может осуществляться в режимах CSD, GPRS, SMS и Ethernet.

Для обеспечения оптимального соотношения цена/функциональность, каналы передачи данных в системы верхнего уровня выполнены в виде подключаемых модулей. В состав КСПД-5 может входить на выбор один из модулей (GPRS или Ethernet) или оба модуля одновременно. В последнем случае один из модулей назначается основным, другой — резервным каналом связи.

При комплектовании КСПД-5 модулем GSM/GPRS беспроводное подключение может осуществляться в трех режимах:

Передача данных в режиме аналогового модема, режим CSD (Circuit Switched Data). Тарификация канала — повременная, в соответствии с тарифами оператора сотовой связи.
Режим клиента с динамическим IP через Интернет-брокер. Передача данных в цифровом пакетном режиме GPRS (General Packet Radio Service) c использованием Интернет-технологий на основе сетевых протоколов TCP/IP.
Режим сервера со статическим IP по договоренности с провайдером. Передача данных в цифровом пакетном режиме GPRS. (В стадии разработки).

В случае комплектования контроллера только модулем Ethernet устройство может работать в двух режимах:

Режим клиента с динамическим IP через Интернет-брокер.
Передача данных в режиме сервера. Расширенный режим работы адаптеров типа X-Port, аналог интегратора сети Ethernet/RS-485/232.

Функциональность КСПД-5 зависит от резидентного программного обеспечения контроллера и может быть расширена без переработки аппаратной части контроллера.

Функции КСПД-5:

автоматизированный сбор и сохранение в памяти контроллера архивной измерительной информации и архивов событий (ошибок) с приборов учета, подключенных к контроллеру;
передача текущей и накопленной измерительной информации, а также записей из архивов событий (ошибок) приборов учета, подключенных к контроллеру;
передача данных с использованием услуг CSD, SMS, и GPRS, предоставляемых сетью GSM;
передача данных по сетям Ethernet (Интернет);
автоматический переход с основного на резервный канал связи (для модификаций с одновременно установленными модулями Ethernet и GSM/GPRS);
проведение сеансов связи с диспетчерским компьютером в соответствии с расписанием диспетчерской программы;
мониторинг показаний измерительных каналов приборов учета и выработка событий мониторинга при выходе показаний за верхние и нижние уставки; (в стадии разработки)
передача событий мониторинга на диспетчерский компьютер и сохранение в памяти контроллера; (в стадии разработки)
передача на диспетчерский компьютер при возникновении событий мониторинга мгновенных показаний измерительного канала (из буферной памяти), по которому зарегестрировано событие мониторинга; (в стадии разработки)
передача сообщений о состоянии сигналов, поступающих на дополнительные входы (сигналы от датчиков задымления, контроля доступа и т.п.), проведение тестирования цепей внешних сигналов, самодиагностика;
проведение дистанционной модификации настроечных параметров;
поддержка функции единого системного времени.

Техническая документация на «Контроллер сбора и передачи данных КСПД-5»

[~DETAIL_TEXT] =>

Распечатать описание

Контроллер сбора и передачи данных КСПД-5

При комплектовании КСПД-5 модулем GSM/GPRS беспроводное подключение может осуществляться в трех режимах:

Передача данных в режиме аналогового модема, режим CSD (Circuit Switched Data). Тарификация канала — повременная, в соответствии с тарифами оператора сотовой связи.
Режим клиента с динамическим IP через Интернет-брокер. Передача данных в цифровом пакетном режиме GPRS (General Packet Radio Service) c использованием Интернет-технологий на основе сетевых протоколов TCP/IP.
Режим сервера со статическим IP по договоренности с провайдером. Передача данных в цифровом пакетном режиме GPRS. (В стадии разработки).

В случае комплектования контроллера только модулем Ethernet устройство может работать в двух режимах:

Режим клиента с динамическим IP через Интернет-брокер.
Передача данных в режиме сервера. Расширенный режим работы адаптеров типа X-Port, аналог интегратора сети Ethernet/RS-485/232.

Функции КСПД-5:

автоматизированный сбор и сохранение в памяти контроллера архивной измерительной информации и архивов событий (ошибок) с приборов учета, подключенных к контроллеру;
передача текущей и накопленной измерительной информации, а также записей из архивов событий (ошибок) приборов учета, подключенных к контроллеру;
передача данных с использованием услуг CSD, SMS, и GPRS, предоставляемых сетью GSM;
передача данных по сетям Ethernet (Интернет);
автоматический переход с основного на резервный канал связи (для модификаций с одновременно установленными модулями Ethernet и GSM/GPRS);
проведение сеансов связи с диспетчерским компьютером в соответствии с расписанием диспетчерской программы;
мониторинг показаний измерительных каналов приборов учета и выработка событий мониторинга при выходе показаний за верхние и нижние уставки; (в стадии разработки)
передача событий мониторинга на диспетчерский компьютер и сохранение в памяти контроллера; (в стадии разработки)
передача на диспетчерский компьютер при возникновении событий мониторинга мгновенных показаний измерительного канала (из буферной памяти), по которому зарегестрировано событие мониторинга; (в стадии разработки)
передача сообщений о состоянии сигналов, поступающих на дополнительные входы (сигналы от датчиков задымления, контроля доступа и т.п.), проведение тестирования цепей внешних сигналов, самодиагностика;
проведение дистанционной модификации настроечных параметров;
поддержка функции единого системного времени.

Техническая документация на «Контроллер сбора и передачи данных КСПД-5»

Распечатать описание

Интегратор сети RS-485 грозозащищенный ИСГз-1/4

Интегратор сети RS-485 грозозащищенный ИСГз-1/4 Интегратор сети грозозащищённый ИСГз-1/4 предназначен для организации связи между ветвями сложной древовидной сетевой конфигурации диспетчерской системы и связи системы с персональным компьютером.

ИСГз-1/4 выполняет функцию ретранслятора сигналов интерфейса RS-485.

Устройство может применяться при организации связи с использованием указанного интерфейса в других системах.

В интеграторе применены технические решения и алгоритмы, позволяющие улучшить качество декодирования информационных посылок по сравнению со стандартными UART-портами и усилить защиту от помех, уровень которых при объединении нескольких информационных линий существенно повышается.

Интегратор сети содержит цепи грозозащиты по входным и выходным линиям связи RS-485, что позволяет использовать его на протяжённых линиях связи, в том числе и «воздушных». Кроме того, все линии связи RS-485 гальванически развязаны для достижения надежной помехозащищённости и устойчивости функционирования при наличии разности потенциалов корпусов приборов и местных заземлений.

[~DETAIL_TEXT] =>

Распечатать описание

Интегратор сети RS-485 грозозащищенный ИСГз-1/4

ИСГз-1/4 выполняет функцию ретранслятора сигналов интерфейса RS-485.

Распечатать описание

Интегратор сети RS-485 ИС-1/6

Интегратор сети RS-485 ИС-1/6 Интегратор сети предназначен для организации связи персонального компьютера, адаптера периферии АП-5 или устройств переноса данных УПД-32, УПД-64 с теплосчётчиками типа КМ-5 и выполняет функцию ретрансляции сигналов интерфейса RS-485 в сложных сетевых конфигурациях. Интегратор сети ИС-1/6 имеет одну входную и шесть выходных линий связи RS-485.

Устройство может применяться при организации связи с использованием указанного интерфейса в других системах. В интеграторе применены технические решения и алгоритмы, позволяющие улучшить качество декодирования информационных посылок по сравнению со стандартными UART-портами и усилить защиту от помех, уровень которых при объединении нескольких информационных линий существенно повышается.

Интегратор сети выполняет следующие основные функции:

ретрансляция сигналов интерфейса RS-485 по двухпроводным линиям связи на расстояния до 1000 м с гальванической развязкой и дополнительной защитой от помех (при этом задержка распространения сигнала не превышает половины длительности бита информации);
обеспечение двухстороннего обмена информацией между стволом и различными ветвями сети с древовидной структурой;
поддержка тестирования исправности линий связи.

[~DETAIL_TEXT] =>

Распечатать описание

Интегратор сети RS-485 ИС-1/6

Интегратор сети выполняет следующие основные функции:

ретрансляция сигналов интерфейса RS-485 по двухпроводным линиям связи на расстояния до 1000 м с гальванической развязкой и дополнительной защитой от помех (при этом задержка распространения сигнала не превышает половины длительности бита информации);
обеспечение двухстороннего обмена информацией между стволом и различными ветвями сети с древовидной структурой;
поддержка тестирования исправности линий связи.

Распечатать описание

Имитатор преобразования расхода ИПР-4

ИПР-3 ИПР-4 предназначен для проверки исправности работы различных электронных блоков теплосчетчиков КМ-5 и счетчиков-расходомеров РМ-5 по каналу расхода без участия первичного преобразователя расхода.

В случае возникновения нештатной ситуации на объекте монтажа или в процессе эксплуатации возникает необходимость классификации неисправности, которая может быть связана как с отказом электронного блока, так и с дефектом первичного преобразователя расхода. При проведении локальной диагностики теплосчетчика (счетчика-расходомера) с участием ИПР-4 отпадает необходимость демонтажа прибора и остановки работы системы теплоснабжения (водоснабжения) объекта.

Имитатор преобразователя расхода позволяет:

имитировать различные уровни расхода жидкости в проточной части первичного преобразователя;
имитировать отсутствие жидкости в трубопроводе;
визуально контролировать правильность подключения катушек возбуждения;
имитировать движение потока жидкости в трубопроводе в обоих направлениях.

[~DETAIL_TEXT] =>

Распечатать описание

Имитатор преобразования расхода ИПР-4

Имитатор преобразователя расхода позволяет:

имитировать различные уровни расхода жидкости в проточной части первичного преобразователя;
имитировать отсутствие жидкости в трубопроводе;
визуально контролировать правильность подключения катушек возбуждения;
имитировать движение потока жидкости в трубопроводе в обоих направлениях.

Распечатать описание

Адаптер унифицированных выходных сигналов АТЧВ-3

Адаптер унифицированных выходных сигналов АТЧВ предназначен для формирования выходного сигнала в виде тока, частоты или напряжения пропорционального численному значению, получаемого по интерфейсу RS-485 и может применяться в системах автоматического регулирования и управления в различных отраслях промышленности

АТЧВ обеспечивают выполнение следующих функций:

обмен данными с теплосчетчиками КМ-5 и электромагнитными счетчиками — расходомерами РМ-5 по интерфейсу RS-485;
обмен данными с теплосчетчиками КМ-5М, КМ-5-Б3(Б1) и электромагнитными счетчиками — расходомерами РМ-5-Б3(Б1) по интерфейсу RS-485;
обмен данными в сети Modbus RTU в качестве ведомого (Slave) устройства по интерфейсу RS-485;
формирование выходного токового сигнала;
формирование выходного напряжения;
формирование выходного частотного сигнала;
защита выхода от короткого замыкания;
изолирование интерфейса RS-485 от цепей питания и выходного электрического сигнала;
поддержка протокола Modbus RTU.

[~DETAIL_TEXT] =>

Распечатать описание

Адаптер унифицированных выходных сигналов АТЧВ-3

АТЧВ обеспечивают выполнение следующих функций:

обмен данными с теплосчетчиками КМ-5 и электромагнитными счетчиками — расходомерами РМ-5 по интерфейсу RS-485;
обмен данными с теплосчетчиками КМ-5М, КМ-5-Б3(Б1) и электромагнитными счетчиками — расходомерами РМ-5-Б3(Б1) по интерфейсу RS-485;
обмен данными в сети Modbus RTU в качестве ведомого (Slave) устройства по интерфейсу RS-485;
формирование выходного токового сигнала;
формирование выходного напряжения;
формирование выходного частотного сигнала;
защита выхода от короткого замыкания;
изолирование интерфейса RS-485 от цепей питания и выходного электрического сигнала;
поддержка протокола Modbus RTU.

Распечатать описание

Адаптер-преобразователь интерфейса RS-485/Ethernet АПИ-RS-485-E

Адаптер-преобразователь интерфейса АПИ-RS-485-E служит для автоматического преобразования протоколов физического уровня при организации связи цифровых устройств с интерфейсами RS-485 и Ethernet.
Основными составными частями адаптера являются: электронный блок, блок питания, модуль грозозащиты.
Электронный блок АПИ-RS-485-E выполнен в пластмассовом корпусе из ударопрочного полистирола.

напряжение питающей сети…………………………………..(187 … 242) В;
частота питающей сети………………………………………………..(50±1) Гц;
потребляемая мощность, не более…………………………………………5 Вт.

Адаптеры АПИ-RS-485-E могут применяться на объектах жилищно-коммунального хозяйства, на производственных и иных объектах в составе систем технического и коммерческого учета энергоресурсов, диспетчеризации, контроля инженерного оборудования зданий и сооружений, систем контроля, АСУ ТП и других систем.

Через интерфейс RS-485 к адаптеру могут подключены как отдельные ПУ, так и сети приборов учета с выходом RS-485. Адаптер соединяется с точкой доступа в сеть Ethernet с помощью стандартного Ethernet-кабеля.

Функции АПИ-RS-485-E:

адаптер обеспечивает автоматическое преобразование сигналов полудуплексного интерфейса RS-485 в сигналы дуплексного интерфейса Ethernet;
имеет возможность настройки скорости обмена.

[~DETAIL_TEXT] =>

Распечатать описание

Адаптер-преобразователь интерфейса RS-485/Ethernet АПИ-RS-485-E

напряжение питающей сети…………………………………..(187 … 242) В;
частота питающей сети………………………………………………..(50±1) Гц;
потребляемая мощность, не более…………………………………………5 Вт.

Функции АПИ-RS-485-E:

адаптер обеспечивает автоматическое преобразование сигналов полудуплексного интерфейса RS-485 в сигналы дуплексного интерфейса Ethernet;
имеет возможность настройки скорости обмена.

Распечатать описание

Адаптер периферии с функциями устройства сбора и передачи данных АП-9

Назначение адаптера

Адаптеры периферии АП-9 предназначены для подсчета количества электрических импульсов, поступающих от приборов учета (ПУ) с импульсным выходом и сбора данных с приборов учета, имеющих интерфейс RS-485 или CAN (цифровые ПУ), первичной обработки, хранения и дальнейшей передачи измеренных и считанных по цифровым входам значений, преобразованных значений и служебной информации по интерфейсам RS-485 или USB во внешние системы и на персональный компьютер (ПК).

Область применения

Адаптеры периферии АП-9 могут применяться для многотарифного коммерческого и технологического учета энергоресурсов в составе автоматизированных измерительно-информационных систем, систем диспетчерского контроля, телемеханики на объектах различных отраслей народного хозяйства и жилищно-коммунального комплекса.

Габаритные размеры и вес адаптера

	Размеры, не более	Вес, не более
Электронный блок АП-9	127х84х30 мм	0.4 кг

Рабочие условия применения:

температура окружающего воздуха от минус 40 до плюс 70°С;
относительная влажность окружающего воздуха до 95% при 30°С, без конденсации влаги;
атмосферное давление от 84 до 106 кПа.

Электрическая прочность цепей питания адаптеров выдерживает повышенное напряжение до 1.5 кВ в течение 1 мин при температуре (20±5) °С.
Электрическое сопротивление изоляции электрических цепей питания между собой и относительно корпуса в адаптере:

не менее 20 МОм при температуре окружающего воздуха до 25 °С;
не менее 5 МОм при температуре (25 — 40)°С.

Параметры надежности адаптеров:

средняя наработка на отказ не менее 30 000 часов;
средний срок службы не менее 12 лет.

Параметры электропитания изделия:

Адаптер:

Напряжение питающей сети	(85 … 264) В
Частота питающей сети	(50 ±1) Гц
Потребляемая мощность, не более	2,5 Вт
Тип цифрового интерфейса для подключения цифровых ПУ	RS-485, CAN (только для модификации АП-9-2И).
Количество каналов учета с импульсным интерфейсом	от 2 до 8
Число поддерживаемых тарифов для импульсных входов	от 1 до 4
Число поддерживаемых тарифных зон для импульсных входов	от 1 до 8
Диапазон подсчета импульсов	от 0 до 2³² импульсов
Предельное количество каналов используемых в работе АП-Мастер	400
Предельное количество используемых цифровых каналов	20
Прием сигналов от узлов импульсного выхода (датчиков импульсов), установленных на приборах учета по импульсному интерфейсу с параметрами	частота следования импульсов – до 50 Гц; минимальная длительность импульсов – 1 мс, максимальная длительность импульсов не ограничена.
Пределы допускаемого значения относительной погрешности счета импульсов, поступивших по каналам числоимпульсного интерфейса АП-9	не более ± 0,01 %.
Работоспособность при работе от встроенной аккумуляторной батареи	не менее 48 ч
Степень защиты оболочки ЭБ по ГОСТ 14254	IP 20

Техническая документация на «Адаптер периферии с функциями устройства сбора и передачи данных ап-9»

[~DETAIL_TEXT] =>

Распечатать описание

Адаптер периферии с функциями устройства сбора и передачи данных АП-9

Назначение адаптера

Область применения

Габаритные размеры и вес адаптера

	Размеры, не более	Вес, не более
Электронный блок АП-9	127х84х30 мм	0.4 кг

Рабочие условия применения:

температура окружающего воздуха от минус 40 до плюс 70°С;
относительная влажность окружающего воздуха до 95% при 30°С, без конденсации влаги;
атмосферное давление от 84 до 106 кПа.

не менее 20 МОм при температуре окружающего воздуха до 25 °С;
не менее 5 МОм при температуре (25 — 40)°С.

Параметры надежности адаптеров:

средняя наработка на отказ не менее 30 000 часов;
средний срок службы не менее 12 лет.

Параметры электропитания изделия:

Адаптер:

Напряжение питающей сети	(85 … 264) В
Частота питающей сети	(50 ±1) Гц
Потребляемая мощность, не более	2,5 Вт
Тип цифрового интерфейса для подключения цифровых ПУ	RS-485, CAN (только для модификации АП-9-2И).
Количество каналов учета с импульсным интерфейсом	от 2 до 8
Число поддерживаемых тарифов для импульсных входов	от 1 до 4
Число поддерживаемых тарифных зон для импульсных входов	от 1 до 8
Диапазон подсчета импульсов	от 0 до 2³² импульсов
Предельное количество каналов используемых в работе АП-Мастер	400
Предельное количество используемых цифровых каналов	20
Прием сигналов от узлов импульсного выхода (датчиков импульсов), установленных на приборах учета по импульсному интерфейсу с параметрами	частота следования импульсов – до 50 Гц; минимальная длительность импульсов – 1 мс, максимальная длительность импульсов не ограничена.
Пределы допускаемого значения относительной погрешности счета импульсов, поступивших по каналам числоимпульсного интерфейса АП-9	не более ± 0,01 %.
Работоспособность при работе от встроенной аккумуляторной батареи	не менее 48 ч
Степень защиты оболочки ЭБ по ГОСТ 14254	IP 20

Панель доступа и управления теплосчётчиками КМ-5 и расходомерами РМ-5.

Автор: solution | 26.06.2026

Адаптер-преобразователь интерфейса RS-485/Ethernet АПИ-RS-485-E Оставить заявку Адаптер-преобразователь интерфейса RS-485/Ethernet АПИ-RS-485-E Назначение Адаптер-преобразователь интерфейса АПИ-RS-485-E служит для автоматического преобра...

Адаптер периферии с функциями устройства сбора и передачи данных АП-9

Автор: solution | 26.06.2026

Адаптер периферии с функциями устройства сбора и передачи данных АП-9 Оставить заявку Адаптер периферии с функциями устройства сбора и передачи данных АП-9 Назначение Назначение адаптера
Адаптеры периферии...

Назад
1
2
3
4
9
Вперед
